全景行车辅助监控系统安装位置与接线说明

发布:昆明发烧友 人气:发表时间:2014-07-16
安装位置与接线说明安装位置与接线说明
产品类别:全景行车辅助监控系统
产品名称:安装位置与接线说明
产品说明:

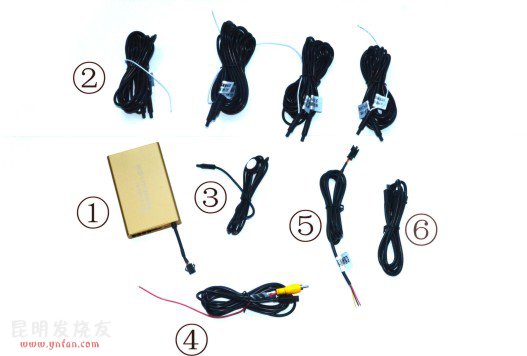

第三代四路分割全景记录仪接线说明:







①第三代四路分割全景记录仪主机

②摄像头延长线4条,(左、右、前视4米长,后视6.5米长;带白色检测线一头接摄像头,另一头接主机,左右白色检测线接左右转向灯电源正极,前白色检测线不接,后白色检测线接倒车灯电源正极)

③遥控器接收头延长线

④2米长视频输出连接线(接显示屏AV信号输入,红色主机检测线接DVD倒车控制线;一般显示屏不用接)

⑤1.2米三芯电源线( 黄色接长火,红色接ACC,黑色接地)

⑥1米长USB延长线(接U盘)

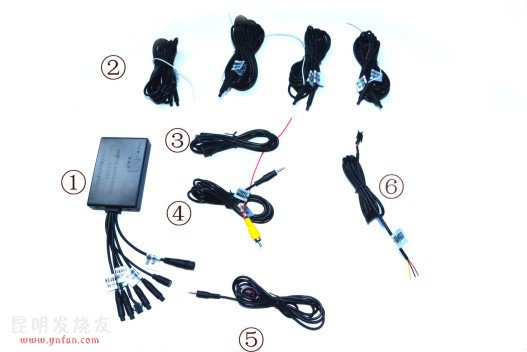

第四代鸟瞰无缝全景记录仪接线说明:






①第四代鸟瞰无缝全景记录仪主机

②摄像头延长线4条,(左、右、前视4米长,后视6.5米长;带白色检测线一头接摄像头,另一头接主机,左右白色检测线接左右转向灯电源正极,前白色检测线不接,后白色检测线接倒车灯电源正极)

③1米长USB延长线(接U盘)

④2米长视频输出连接线(接显示屏AV信号输入,红色主机检测线接DVD倒车控制线;一般显示屏不用接)

⑤遥控器接收头延长线

⑥震动感应器( 黄色接长火,红色接ACC,黑色接地)

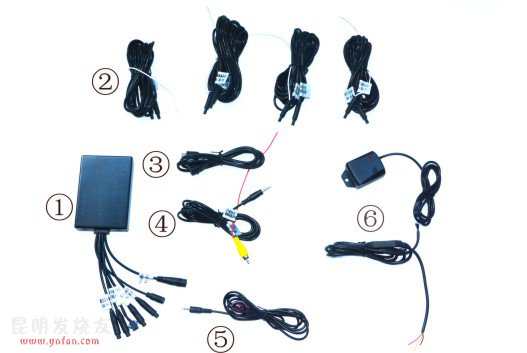

第四代鸟瞰无缝全景记录仪带震动感应器接线说明:






①第四代鸟瞰无缝全景记录仪主机

②摄像头延长线4条,(左、右、前视4米长,后视6.5米长;带白色检测线一头接摄像头,另一头接主机,左右白色检测线接左右转向灯电源正极,前白色检测线不接,后白色检测线接倒车灯电源正极)

③1米长USB延长线(接U盘)

④2米长视频输出连接线(接显示屏AV信号输入,红色主机检测线接DVD倒车控制线;一般显示屏不用接)

⑤遥控器接收头延长线

⑥震动感应器( 黄色接长火,红色接ACC,黑色接地)
