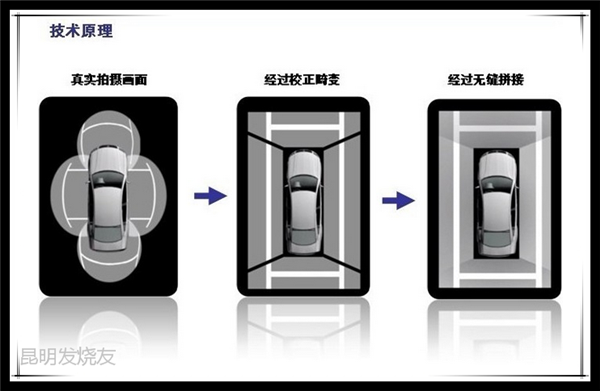

     360度全景泊车影像通过安装在车身前后左右的4个超广角摄像头，同时采集车辆四周的影像，经过图像处理单元矫正和拼接后，形成一幅车辆四周的全景俯视图，实时传送到中控台的显示设备上（如DVD导航）。驾驶员坐在车中即可直观地看到车辆所处的位置以及车辆周围的障碍物，从容操控车辆泊车入位或通过复杂路面，有效减少刮蹭、碰撞、陷落等事故的发生。
     配备有电子车身稳定系统的车型，本产品还可以显示动态倒车轨迹线，轨迹线随方向盘转动而变化，准确地显示出倒车时车尾的轨迹，辅助车主轻松倒车。




改装项目：传祺GS5安装全景泊车360°系统

汽车音响改装店家：昆明发烧友专业汽车音响隔音改装店旗舰店

昆明发烧友网址：www.ynfan.com

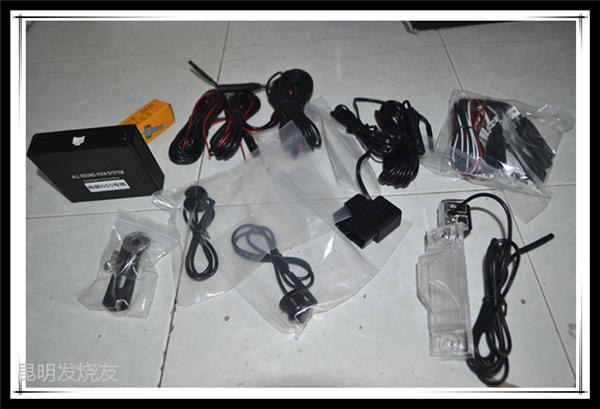

准备安装的道可视360°全景泊车摄像头、线束、主机.......



本次安装需要拆卸后备箱装饰板、前门装饰板、左右后视镜

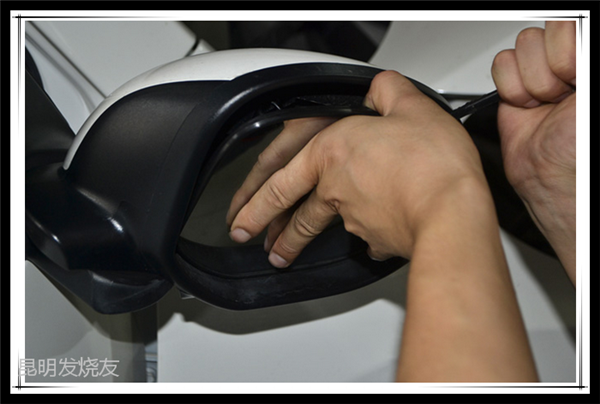

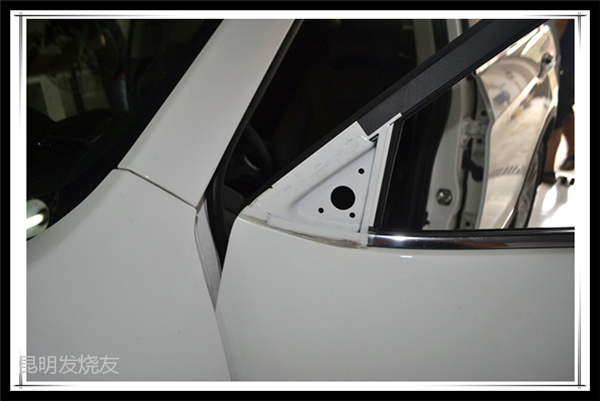

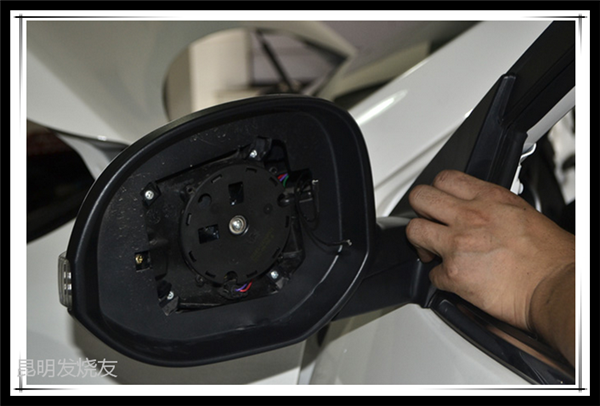

拆下后视镜

已经拆下，接下来我们准备将摄像头装进后视镜

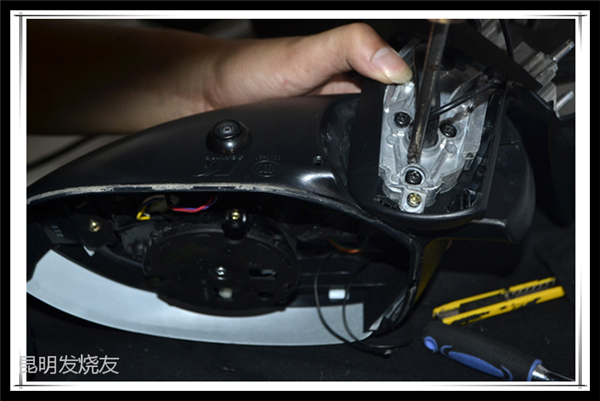

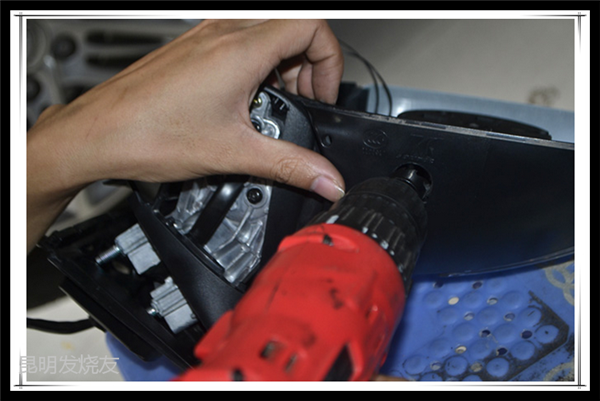

钻出和摄像头大小符合的孔位

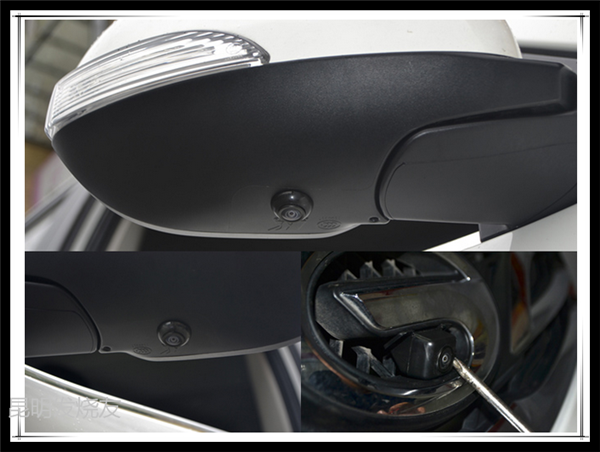

装上摄像头并复原安装

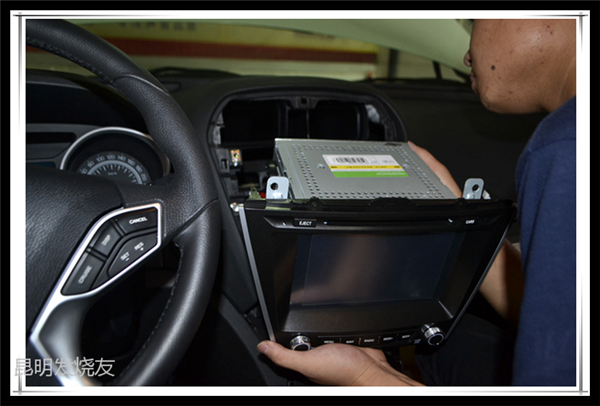

将其安装上并将线路通过门板连接至主机

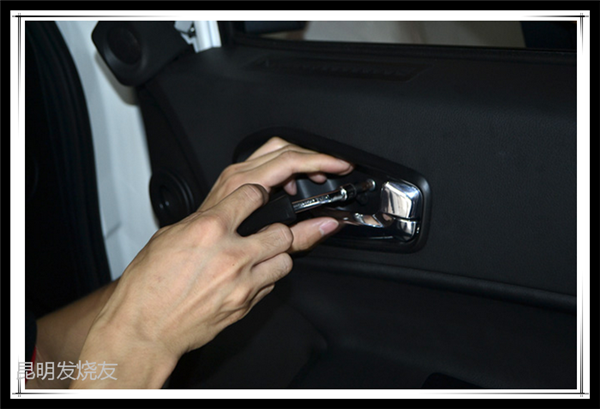

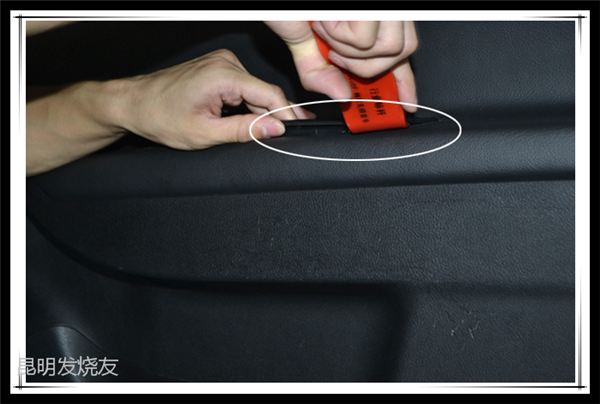

拆下门板过程，先拆下门板内拉手



撬开车窗控制器并将其取下

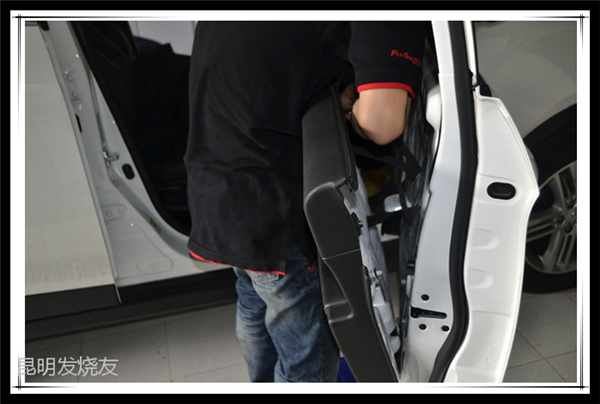

将车门装饰板取下

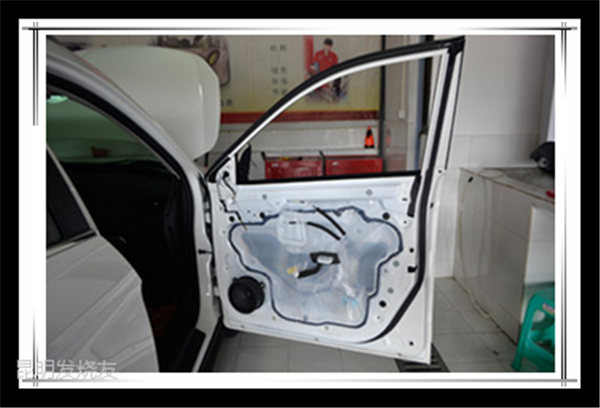

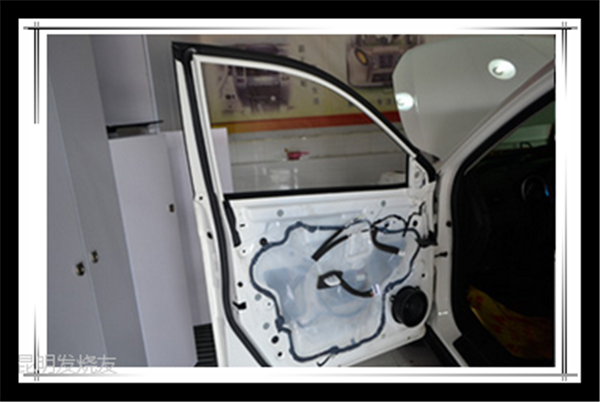

装饰板已经拆下，摄像头的的线路就是沿着门板走到主机的

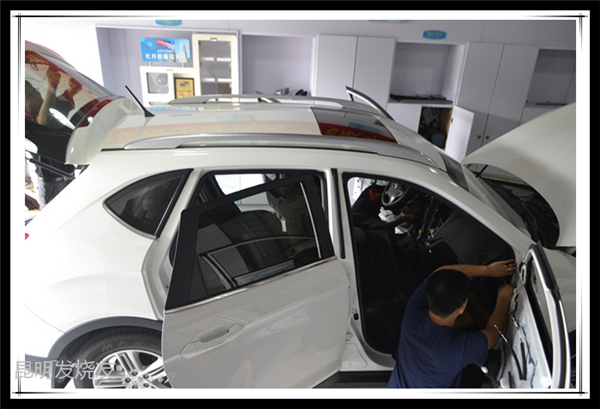

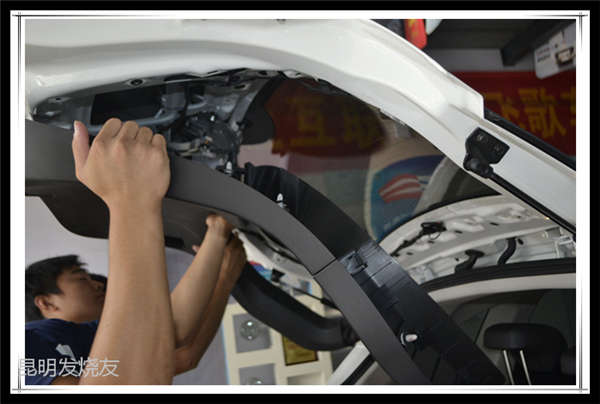

人多力量大，大家一起动手

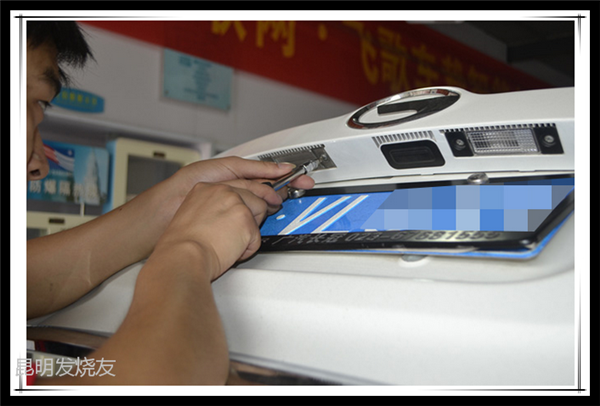

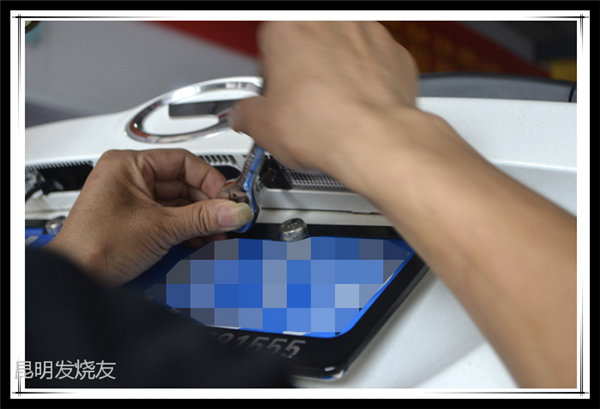

传祺GS5自带有摄像头，我们拆掉它并安装上全景泊车360°系统 专用的摄像头



安装上全景泊车360°系统 摄像头

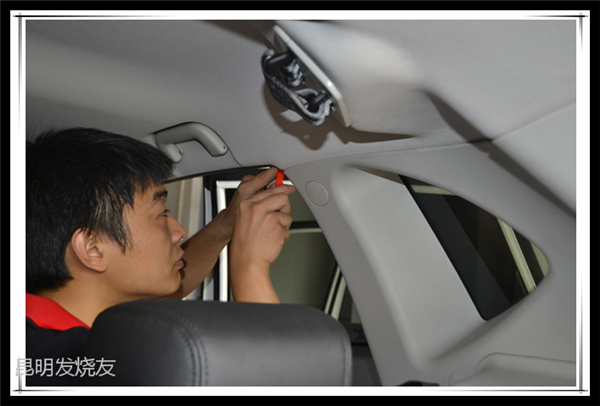

将后摄像头的线路沿着A柱边走到主机

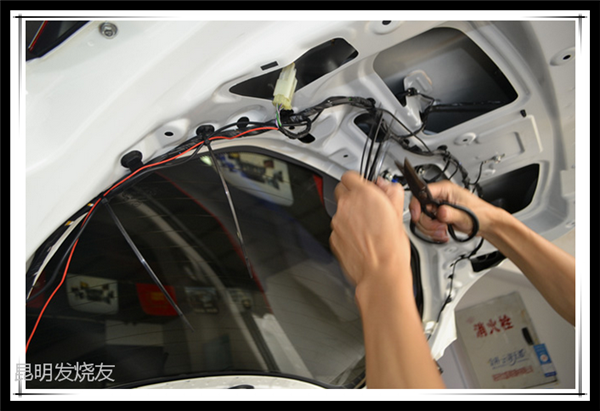

用扎带布置好线束，使其整齐



连接上黄色（正电线）橙色（ACC）蓝色（倒车输入线）黑色（地线）



安装完毕，让我们来看看有没有瑕疵呢

     专用的影像校正布，进行校正影像，技师门正在按照产品要求测量，为了达到最好的全景拼接效果，要尽可能的减少误差。

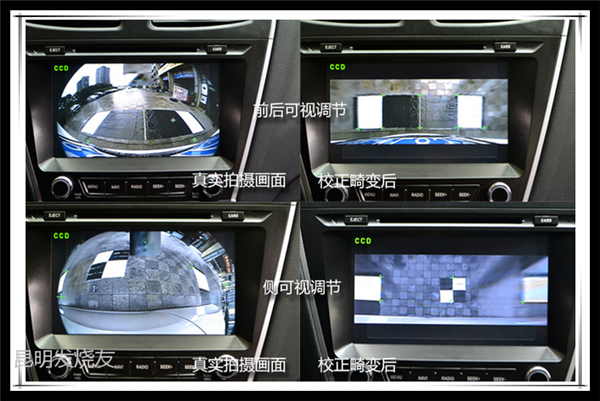

     全景泊车360°系统 的摄像头是超大广角的，好比猫眼一样视角很广，不过会导致变形，这里我们就要对变形校正，校正后再拼接。

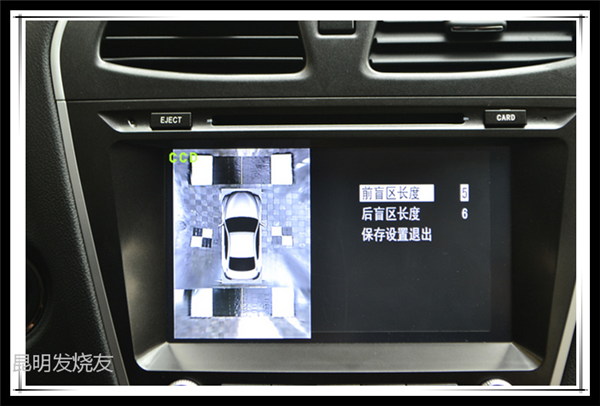

为了安全起见，设置盲区长度，为车子预留一些空间

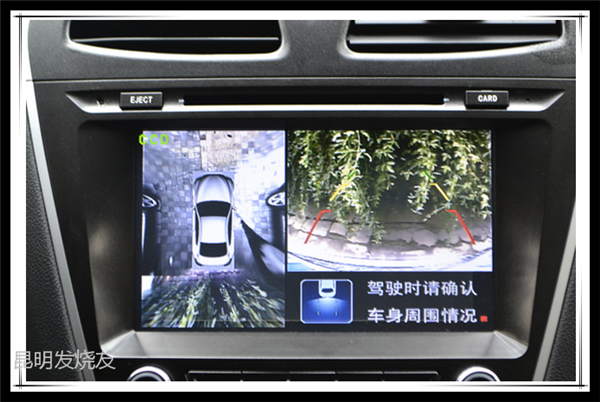

拼接后的效果图

      360°全景泊车影像让传祺GS5轻松实现眼观六路，各位看官，是不是心动了，要不，你也试试？
